Буровые установки в геологии: точность, скорость, надёжность

Буровые установки — ключевой инструмент геологоразведки. Они позволяют проходить скважины в разных категориях по буримости пород, брать керн для лабораторного анализа, устанавливать обсадные колонны и оперативно менять технологию в зависимости от геологических разрезов. От правильного выбора установки зависят скорость проходки (метры/час), сохранность керна, безопасность работ и итоговая стоимость метра скважины.

Современные машины для инженерной геологии и поисково-оценочных работ должны сочетать высокую тягово-динамическую базу, удобство транспортировки, мощный вращатель и продуманную эргономику для бригады. Важен и широкий технологический диапазон: колонковое бурение «всухую», колонковое с обсадкой, ударно-вращательное бурение, работа с пневмоударником и специализированными комплектами инструмента. Всё это реализовано в линейке установок «Геомаш», а флагман — буровая установка УГБ- Геотехник для россыпных месторождений.

Геологоразведка россыпных месторождений: специфика и требования к технике

Россыпные месторождения (золото, платиноиды, алмазы и др.) предъявляют особые требования к технологии бурения. Геологам часто приходится работать в сезонно-болотистых зонах, на рыхлых и обводнённых отложениях, в условиях низких температур. Здесь критично:

• аккуратно отбирать керн без разрушения пластов;
• быстро проходить водонасыщенные толщины с одновременной обсадкой;
• иметь запас по крутящему моменту и усилиям подачи/подъёма;
• сохранять мобильность на слабонесущем основании и пересечённом рельефе;
• обеспечивать автономность бригады вдали от инфраструктуры.

Практика показывает: максимальную эффективность на россыпях дают установки на гусеничном вездеходном шасси с мощным гидроприводом вращателя, развитой лебёдкой и полноценной пневмо- и гидрообвязкой. Такой архитектуры придерживается «Геомаш» в модели УГБ-Геотехник.

Буровая установка УГБ-Геотехник: создана для россыпей

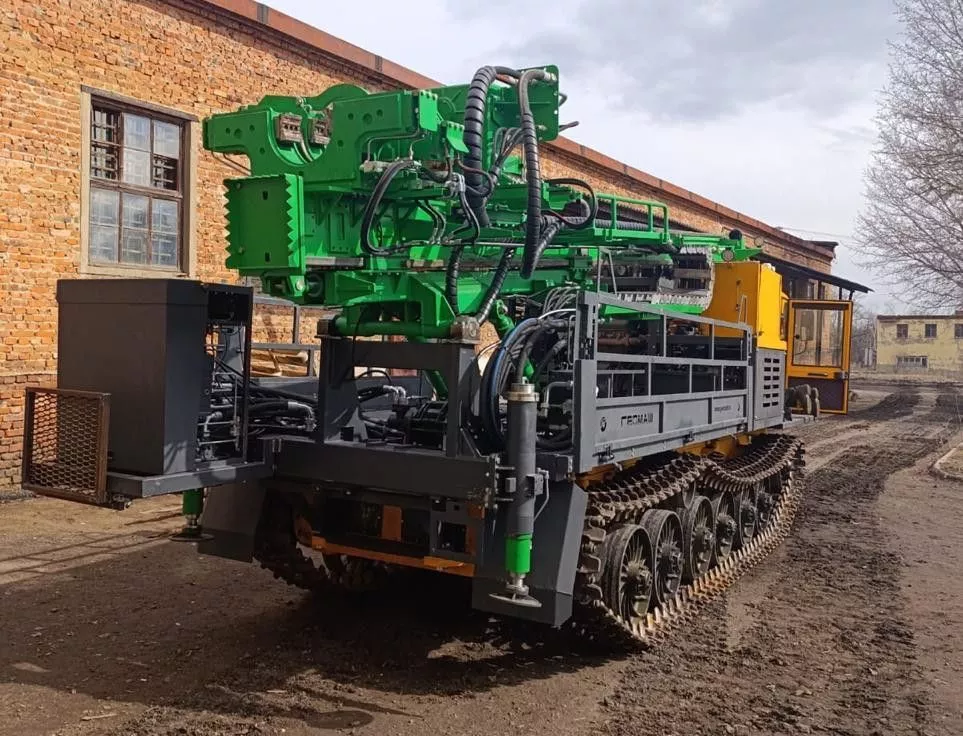

УГБ- Геотехник — специализированная геологоразведочная буровая установка на гусеничном вездеходе МТЛБу, рассчитанная на поисково-оценочные работы на россыпных месторождениях и в сложных геологических условиях. Компоновка ориентирована на высокую проходимость, автономность и удобство бригады.

Технологические возможности

• колонковое бурение «всухую» — рекоменд. глубина до 50 м;
• ударно-вращательное колонковое бурение с одновременной обсадкой — до 50 м;
• работа с пробоотборником Ø168 мм при колонковом бурении;
• комплекты инструмента для СПО, пневмообвязка, централизованный слив техжидкостей; опции — комплекты под RC/продувку воздухом и др.

Основные технические характеристики

• Механизм подачи: гидромотор с цепной подачей, ход подачи вращателя ≈ 5 200 мм.
• Крутящий момент вращателя: до 7 000 Н·м (высокий для класса).
• Сдвиг вращателя от устья скважины: ≈ 540 мм — удобно для СПО и обсадки.
• Максимальное усилие подъёма инструмента: ≈ 100 000 Н (≈ 10 000 кгс).
• Максимальное усилие подачи вниз: до ≈ 50 000 Н (≈ 5 000 кгс).
• Лебёдка: гидроприводная, грузоподъёмность до 2 500 кг (на ряде модификаций встречается 1 600–2 500 кг).
• Пневмокомплекс: наличие, производительность до ~9 м³/мин при ~10 бар (конфигурация зависит от комплектации), штатная пневмообвязка для подачи техвоздуха.
• Диаметр прохода трубодержателя: до ~300 мм; верхний — поворотный, нижний — с функцией вертикального перемещения.
• Шасси: гусеничный вездеход МТЛБу, скорость 0–40 км/ч, дизель ЯМЗ-238БЛ-1, мощность ≈ 228 кВт / 310 л. с.
• Габариты (транспорт): порядка 8030 × 3210 × 3200 мм.
• Масса: ≈ 18 000 кг.

Примечание: конкретные параметры и набор опций уточняются при подборе конфигурации — «Геомаш» поставляет УГБ-Геотехник с различными комплектами инструмента, пневмооборудованием и расширенным климатическим исполнением для низких температур.

Преимущества конструкции

1. Проходимость и автономность. Шасси МТЛБу обеспечивает движение по болотистому и снежному грунту, уклонам и целине. Вся гидросистема установки приводится от дизеля вездехода, что упрощает эксплуатацию вдали от инфраструктуры.

2. Высокомоментный вращатель. Крутящий момент до 7 000 Н·м стабильно держит колонку в тяжёлых разрезах и при обсадке; двухскоростной гидропривод помогает точно подбирать режим под породы.

3. Быстрые СПО. Ход подачи 5,2 м, сдвиг вращателя 540 мм, продуманная кинематика каретки и пара «верхний/нижний трубодержатель» сокращают непроизводительное время на наращивание/разбор.

4. Лебёдка и пневмообвязка. Лебёдка до 2,5 т облегчает работу помощника бурового мастера, а штатная пневмосистема поддерживает колонковое бурение с продувкой и обслуживает пневмоинструмент.

5. Эргономика и безопасность. Удобный пульт управления, продуманная расстановка органов, капотирование ДВС и узлов гидросистемы — защита от осадков и механических воздействий, снижение утомляемости оператора.

6. Климатическое исполнение. Базовая эксплуатация — от –35 °С до +40 °С; с утеплением бурового отделения и дополнительным охлаждением/подогревом диапазон расширяется для экстремального холода или жары.

Экономические и прикладные выгоды для недропользователя

• Выше производительность на россыпях. За счёт момента, длинного хода подачи и оптимальной кинематики каретки повышается метраж/смена при сохранении качества керна.
• Снижение рисков простоев. Вездеходное шасси и автономная гидросистема позволяют начинать сезон раньше и заканчивать позже, не «привязываясь» к дороге.
• Гибкая конфигурация под задачу. Возможность укомплектовать установку наборами для колонкового бурения, обсадки, пробоотбора Ø168 мм, а также опциями для бурения с продувкой воздухом/RC — меньше аренды стороннего оборудования.
• Безопасность и удобство бригады. Пульт, площадки обслуживания, трубодержатели, централизованный слив техжидкостей — меньше рутинных операций и физической нагрузки.
• Ниже стоимость метра скважины. Суммарный эффект от высокой проходимости, сокращения СПО и планового техобслуживания на унифицированной базе МТЛБу.

Почему «Геомаш»

«Геомаш» — российский разработчик и производитель буровых установок и бурового инструмента с полным циклом: проектирование, металлообработка, сборка, испытания, сервис и поставка ЗИП. Мы понимаем реальные условия работы на россыпях и адаптируем технику под задачу недропользователя — от выборки керна до промышленного опробования.

Что вы получаете, работая с нами:

• Подбор конфигурации под геологию вашего месторождения. Поможем выбрать вращатель, диапазоны усилий, комплекты обсадных/бурильных труб, пробоотборники и пневмооборудование.
• Инжиниринг и дооснащение. Утеплённые буровые отделения, расширенные климатические исполнения, опции для продувки/RC, инструментальные комплекты для СПО.
• Сервис и обучение. Обучаем бригаду, поставляем оригинальные ЗИП, обеспечиваем гарантийную и постгарантийную поддержку.
• Сроки и логистика. Согласуем график производства, подберём транспортную схему, организуем пусконаладку на объекте.
• Открытая экономика проекта. Рассчитываем производительность, стоимость метра и ТСО (total cost of ownership), чтобы вы видели экономический эффект до старта сезона.

Запросите коммерческое предложение

Готовы подобрать УГБ-Геотехник под вашу геологию и задачи бурения на россыпях. Получите персональное коммерческое предложение с конфигурацией, сроками и стоимостью:

• оставьте заявку в форме на geomash.ru (раздел «Контакты» / «Купить»);
• или свяжитесь с нашим отделом продаж по телефонам и e-mail, указанным на сайте.

Расскажите о типах пород, требуемой глубине и желаемом способе отбора керна — подготовим оптимальный комплект и предложим лучшие условия поставки.
